Предлагаю вашему вниманию простое зарядное устройство с использованием тиристора, которое под силам собрать своими рукамидаже начинающему радиолюбителю. Его можно использовать как самостоятельное устройство, так и в дополнение к существующему зарядному устройству, так как в схеме реализовано несколько типов защит.
Имеется защита от короткого замыкания, так как без подключённого аккумулятора на выходе отсутствует выходное напряжение. Так же устройство не выйдет из строя при неправильном подключении батареи, транзистор откроет тиристор только при правильном подключенииаккумулятора.
Трансформатор берём готовый или мотаем сами, мощностью 150-200 ватт, вторичная обмотка с напряжением 16-19 вольт. Вместо указанных на схеме тиристора и транзистора можно поставить соответственно КУ202 с любым буквенным индексом и КТ815. Резистором R4 подбирают минимальное напряжение включения зарядки, схема рассчитана на аккумуляторную батарею 12 вольт. Перед включением обязательно проверить правильность монтажа. Рекомендую, отличная вещь против ошибок.
По желанию, на выходе схемы к АКБ, можно добавить вольтметр и амперметр. Вольтметр подключается параллельно нагрузке, а амперметр последовательно, через линию "+".
Диодный мост рекомендую выполнить на диодах Д242
Нажмите на изображение чтобы увеличить
Аналоги транзистора КТ815
Транзистор КТ 815 возможно заменить на отечественный аналог: КТ8272, КТ961, либо на его зарубежный аналог: BD135, BD137, BD139, TIP29A

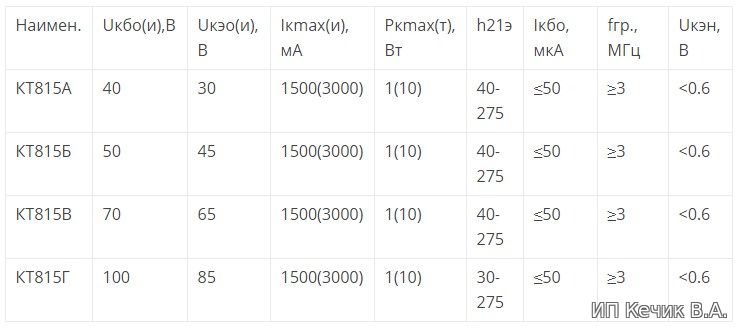

Параметры КТ815 транзистора
Нажмите на изображение чтобы увеличить
Диод Д242, Параметры
Основные технические характеристики диодов Д242, Д242А, Д242Б:
Диод |
Uпр/Iпр |
Ioбр |
t вос обр |
Uобр max |
Uобр имп max |
Iпр max |
Iпр имп max |
Cд |
fд max |
Т |
В/А |
мА |
мкс |
В |
В |
А |
А |
пФ |
кГц |
°C |
Д242 |
1,25/10 |
3 |
- |
- |
100 |
10 |
- |
- |
1,1 |
-60...+130 |
Д242А |
1,0/10 |
3 |
- |
- |
100 |
10 |
- |
- |
1,1 |
-60...+130 |
Д242Б |
1,5/5 |
3 |
- |
- |
100 |
5 |
- |
- |
1,1 |
-60...+130 |
Аналоги тиристора КУ 202
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.
Параметры тиристора КУ 202
