Замена ремня ГРМ (газораспределительного механизма) — это одна из процедур регламентного ТО автомобиля. Она требуется не так часто, как замена моторного масла или фильтров, но не менее, а то и более важна. В среднем интервал замены колеблется от 60 до 100 тыс. км. пробега.

Если ремень ГРМ не поменять вовремя, он может оборваться в движении и спровоцировать серьезную поломку двигателя. Поэтому рекомендуется время от времени проверять его состояние и обращать внимание на характерные признаки.

Ремень ГРМ представляет собою замкнутую резиновую ленту, с зубьями с одной стороны. Он служит связующим звеном между коленвалом и распредвалом, синхронизирует работу поршней и клапанов, позволяя им занимать одно пространство в блоке, не встречаясь друг с другом во время впуска или выпуска газов. Размеры и количество зубьев у ремней разное и зависит от конструкции двигателя.

Стоимость замены ремня ГРМ относительно высока, поскольку это одна из самых сложных процедур техобслуживания автомобиля, да и расходники здесь не самые дешевые. Под заменой ремня ГРМ часто подразумевается и замена роликов, кроме того, на некоторых авто советуют заодно менять и помпу.

Далее мы разберем как поменять ремень ГРМ в подробностях, отвечая на важные вопросы по этой теме.

Бывает по-разному. Если брать средние цифры, основанные на данных более десяти таблиц техобслуживания различных авто, то получается интервал в 106,250 км. пробега.

К примеру, в регламентном ТО Лады Весты указана периодичность замены 180,000 км. пробега, на Шкода Октавия А5 — 135,000, а в руководстве по ремонту Форд Фокус 2 советуют менять ремень ГРМ на 120,000. С другой стороны — регламент ТО Рено Логан 2, Шевроле Лачетти и многих китайских авто рекомендует менять уже на 60 тыс. км. пробега, а на Хендай Санта Фе — на 90 тысячах.

Интервал замены свыше ста тысяч км. пробега обычно указывают иностранные производители, исходя из нормальных условий эксплуатации. В странах СНГ преобладают тяжелые условия эксплуатации, которые сокращают периодичность замены расходников.

Также стоит принять во внимание, что на некоторых автомобилях устанавливаются усиленные ремни ГРМ, которые имеют металлический корд.

Следовательно, нужно прислушиваться к рекомендациям, относящимся конкретно к Вашему авто. И да, задумываться о замене в районе 80,000.

Но ведь ремень ГРМ может оборвать и раньше срока. Есть какие-нибудь признаки замены?

Да, может случиться и такое. Например, из-за несоблюдения основных требований по эксплуатации: попадания технических жидкостей, ошибок при установке ремня ГРМ (перекос, перетяжка, неправильная установка меток) или использования деталей низкого качества. Кроме того, оборвать ремень может из-за неисправных роликов и заклинивших коленвала, распредвала или помпы. Последнее встречается наиболее часто, поэтому ее и советуют менять вместе с ремнем.

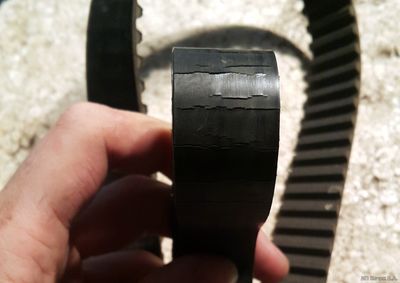

О приближении замены ремня могут говорить такие признаки как нестабильная работа двигателя, к примеру. Также не стоит пренебрегать простым визуальным осмотром, который поможет выявить дефекты ремня — расслоения, торчащие нити, износ зубьев, крупные трещины и следы масла на поверхности. В таких случаях тянуть с заменой опасно.

Вместе с тем, при обнаружении совсем миниатюрных, едва видных глазу, трещин — сильно волноваться не стоит, если только это не новое приобретение. Ремень ГРМ не такой уж хлипкий, поскольку состоит из плотной резины с металлизированными элементами, которые позволяют выдерживать рабочие нагрузки все эти заявленные тысячи километров пробега. Но да, это первый звоночек и со временем трещины будут разрастаться, становясь основой для беспокойства.

А если я не успел с заменой и ремень оборвало?

Что же, скорей всего, вас ждут плохие новости. Обрыв ремня ГРМ ведёт к нарушению слаженного движения поршней и клапанов, из-за чего происходит их столкновение. Поршни загибают открытые клапана, изредка и сами получая повреждения.

Также при этом иногда ломает распредвал и толкатели или коромысло. Случается и такое при загибе клапанов, что ломаются рокера, но бывает и наоборот — клапана не погнуло, но рокера сломало.

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

• изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
• клинит коленвал.
• клинит помпа (самое распространенное явление).
• клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
• откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

Тем не менее, есть небольшая вероятность, что клапана остались целы при обрыве ремня ГРМ, особенно, если двигатель старый. Раньше в них делали специальные проточки под клапана как раз на такой случай. В конструкции новых двигателей этим пожертвовали ради увеличения мощности.

Поэтому, если у вас порвался ремень ГРМ в движении, стоит ожидать худшего — обойдется такой ремонт очень дорого.

Хорошо, кажется, я готов поменять ремень. Что для этого понадобится?

Для начала, нужно приобрести комплект замены ремня ГРМ. Содержимое, разумеется, отличается для разных авто, но обычно в них есть сам ремень и необходимые ролики: направляющие и натяжные. Дополнительно могут содержаться новые болты, а некоторые комплекты идут вместе с помпой.

К примеру, в состав набора для замены ремня ГРМ Шевроле Лачетти (1.8), который предлагает General Motors, входит:

• зубчатый ремень;
• направляющий ролик (справа);
• обводной ролик (слева);
• натяжной ролик.

А в комплекте от фирмы Gates, для замены на автомобилях Пежо и Ситроен с двигателем 1.6 TU5JP4, такой состав:

• водяной насос (помпа);
• натяжной ролик;
• обводной ролик;
• зубчатый ремень.

Располагая нужными каталожными номерами, можно приобрести все необходимое и по отдельности. Обычно так выходит дешевле, примерно, на 500 рублей.

Подождите, здесь столько производителей... Так какой ремень ГРМ лучше?

Да, есть много фирм, производящих необходимые материалы для замены ремня ГРМ. Их принято делить на «оригинал» и «аналоги» — в первом случае поставщиком выступает производитель автомобиля, а во втором — сторонние фирмы, которые специализируются на производстве запчастей.

Если копнуть немного глубже, то выяснится, что оригинальные ремни, ролики или другие детали, делают все те же сторонние производители, только упаковка и маркировка другая. Это так называемые ОЕМ-поставщики — надежные компании с хорошей репутацией, которые заключили договор с производителем автомобиля.

Если хорошо поискать, то можно найти ту же деталь, что и оригинал, только в упаковке от ОЕМ-поставщика. Это позволит сэкономить на бренде, не экономя на качестве.

Среди производителей ремней и роликов ГРМ, хорошо себя зарекомендовали такие компании как: Gates, Contitech, Dayco, Bosch, INA. Есть и другие, более дешевые варианты, которые расширяют диапазон цены/качества. Но, как мы уже выяснили, ремень ГРМ — не та деталь, на которой стоит экономить.

Допустим, у меня есть все необходимое. Теперь я могу сам заменить ремень ГРМ?

Если вы уверены в своих навыках ремонта авто, то вполне. Учтите, что замена ремня ГРМ — одна из самых трудоемких процедур технического обслуживания. То есть, если вы сами смогли заменить масло или воздушный фильтр, это отнюдь не значит, что с первого раза получится правильно и ремень ГРМ поменять самостоятельно.

К тому же, в деталях процедура довольно сильно отличается на разных двигателях. Скорей всего, опыт замены на моторе одного авто не слишком пригодится в работе с двигателем другого типа. Поэтому, советовать какие-то инструменты, моменты затяжки гаек или метки ГРМ — не имеет смысла, поскольку нужно смотреть индивидуально для вашего двигателя в руководстве по ремонту автомобиля.

В общих чертах инструкция по замене ремня ГРМ выглядит так:

1. Поддомкратить правое переднее колесо и снять его.
2. Снять верхнюю крышку зубчатого ремня.
3. Демонтировать нижнюю защиту механизма ГРМ.
4. Установить коленчатый вал в ВМТ и выставить на одной линии метку на корпусе двигателя и метки на шкивах коленчатого и распределительного вала.
5. Проверить, что метка ВМТ на маховике совпадает с маркировкой.
6. Зафиксировать положение валов (способ и инструмент зависит от марки двигателя).
7. Ослабить ролик-натяжитель.
8. Снять ремень.
9. Снять и заменить натяжитель и вспомогательные ролики (если есть).
10. Снять/заменить помпу (если нужно).
11. Заменить ремень ГРМ.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

Цена замены ремня ГРМ на СТО рассчитывается исходя из марки авто и типа двигателя (то есть, по сути, от сложности работы), квалификации мастера и затрат на расходные материалы.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2017 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Объективно оценивайте свои силы и выбирайте тот вариант замены ремня ГРМ, который подходит вам больше всего.
