Устройство и принцип работы системы ABS автомобиля

Антиблокировочная тормозная система (ABS) – это электрогидравлическая система активной безопасности, позволяющая сохранить управляемость и устойчивость автомобиля при торможении за счет предотвращения блокировки колес. АБС особенно эффективна на дорожных покрытиях с невысоким коэффициентом сцепления, а также при плохой погоде (снег, гололед, дождь). Расшифровка аббревиатуры ABS — Antilock Brake System, что дословно переводится как «антиблокировочная система тормозов». Рассмотрим принцип работы системы, ее основные составляющие, поколения, а также плюсы и минусы использования.

Устройство и основные компоненты системы

система ABS
Компоненты системы ABS

В состав антиблокировочной тормозной системы входят:

  • Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
  • Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.

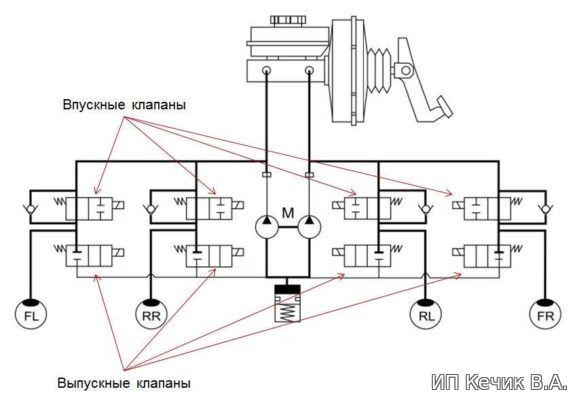

  • Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы. Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Принцип работы системы

Структурная схема работы ABS автомобиля
Схема системы АБС

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

  1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
  2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
  3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Поколения антиблокировочной  системы

Чтобы создать систему ABS, потребовалось 14 лет усилий огромного числа инженеров. ABS выпускается с 1978 года, ее создатель – фирма Bosch.

Первое поколение системы (1970 год) получило название ABS-1. Данное электромеханическое изделие не отличалось надежностью и долговечностью из-за тысячи аналоговых компонентов, которые использовались в ЭБУ. Хотя главная функция ABS и выполнялась, но изделие для массового производства не подходило.

Второе поколение (1978 год). ABS-2 фирмы Bosch впервые начала устанавливаться как опция в автомобилях Mercedes-Benz S-класса, а спустя некоторое время и в лимузинах BMW 7-й серии. Количество компонентов уменьшилось до 140, а масса гидравлического блока составила 6,3 кг.

В последующих поколениях ABS инженеры Bosch сделали ставку на усовершенствование системы и уменьшение ее габаритов. Так, в 1980 году вышла ABS-2E, в которой масса гидравлического блока составила уже 4,9 кг, а количество компонентов уменьшилось до 40. В 1995 году появилась ABS 5.3 с массой гидравлического блока 2,6 кг и 25 компонентами. В 2003 году выходит ABS 8, в которой 16 компонентов, а масса гидравлического блока снизилась до 1,6 кг. С 2010 года Bosch выпускает 9 поколение системы ABS, которую отличают компактные габариты и гидравлический блок массой всего 1,1 кг.

Преимущества и недостатки системы

плюсы и минусы работы ABS

Рассмотрим основные плюсы системы АБС:

  • сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;

  • в большинстве случаев уменьшает длину тормозного пути;

  • повышает эффективность процесса торможения;

  • обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок).  На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.
Источник: techautoport.ru.
