Типовые схемы подключения автосигнализаций различных марок.

Постарались собрать типовые схемы подключения автосигнализаций различных марок в "одну кучу".

Red Scorpio, Sherif, Mongoose, Pandora, Jaguar, Tiger Escort, Bike Mutural, Baikal, Stalker Lan, Centurion, StarLine, Cyclon, MC224, APS-35 Pro, REK5

и типовые схемы включения других моделей.

подключение

Чтобы увеличить изображение, нажмите на него.

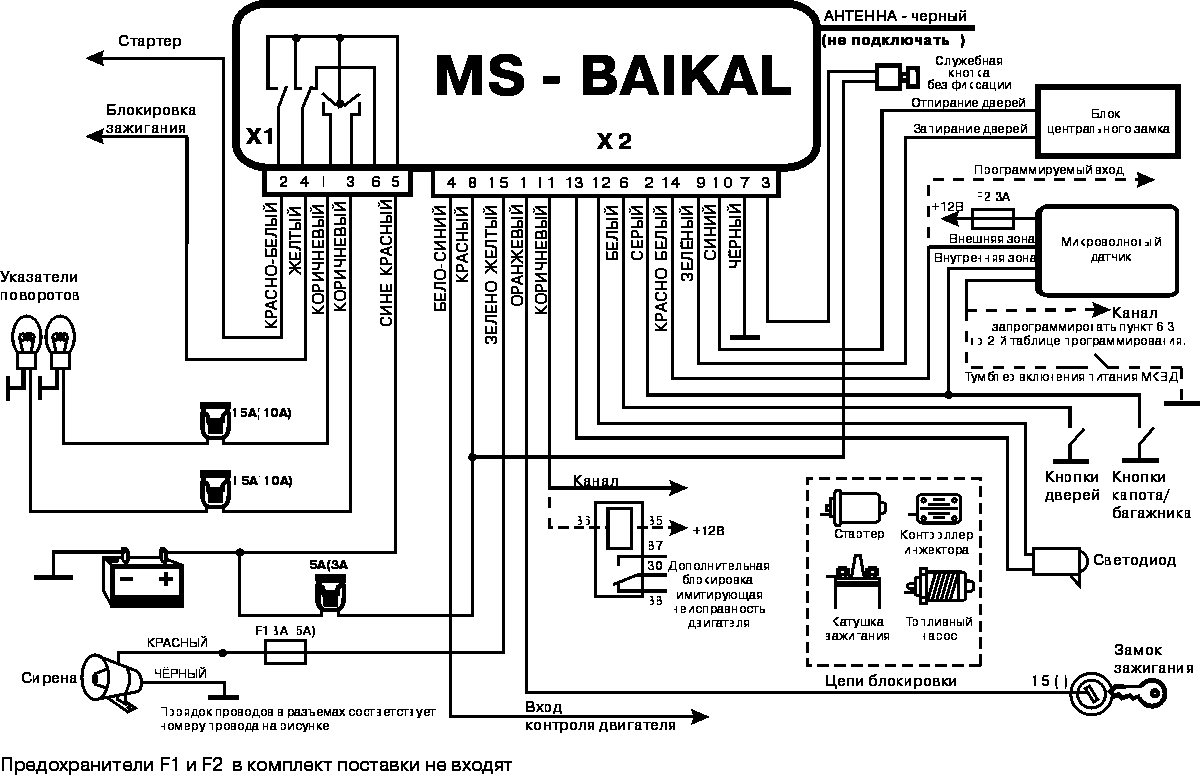

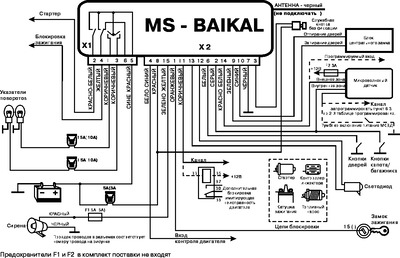

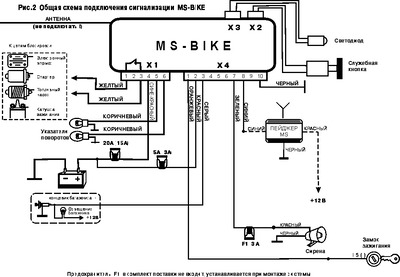

Baikal Bike Mutural

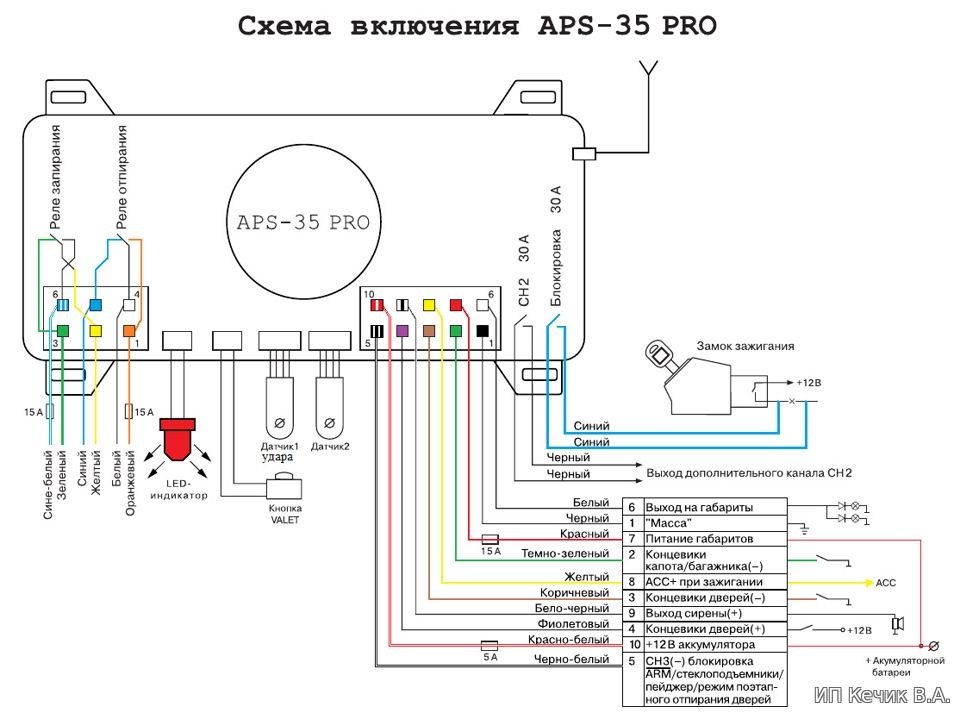

Red Scorpio APS-35 Pro

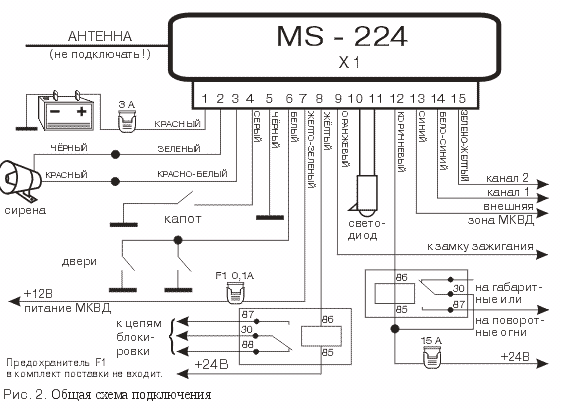

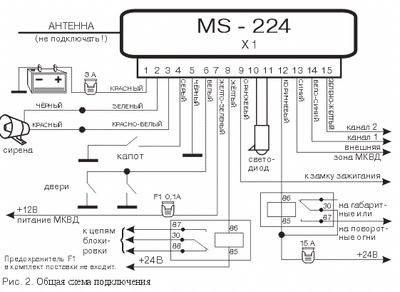

Mongoose MC224

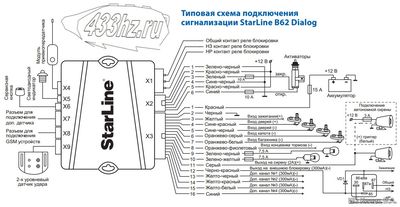

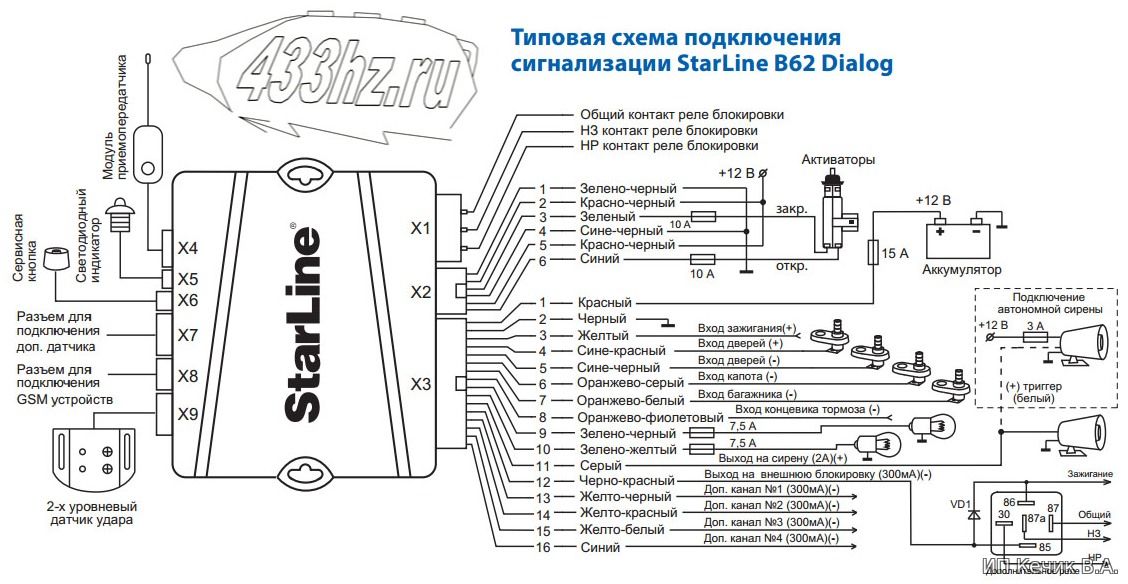

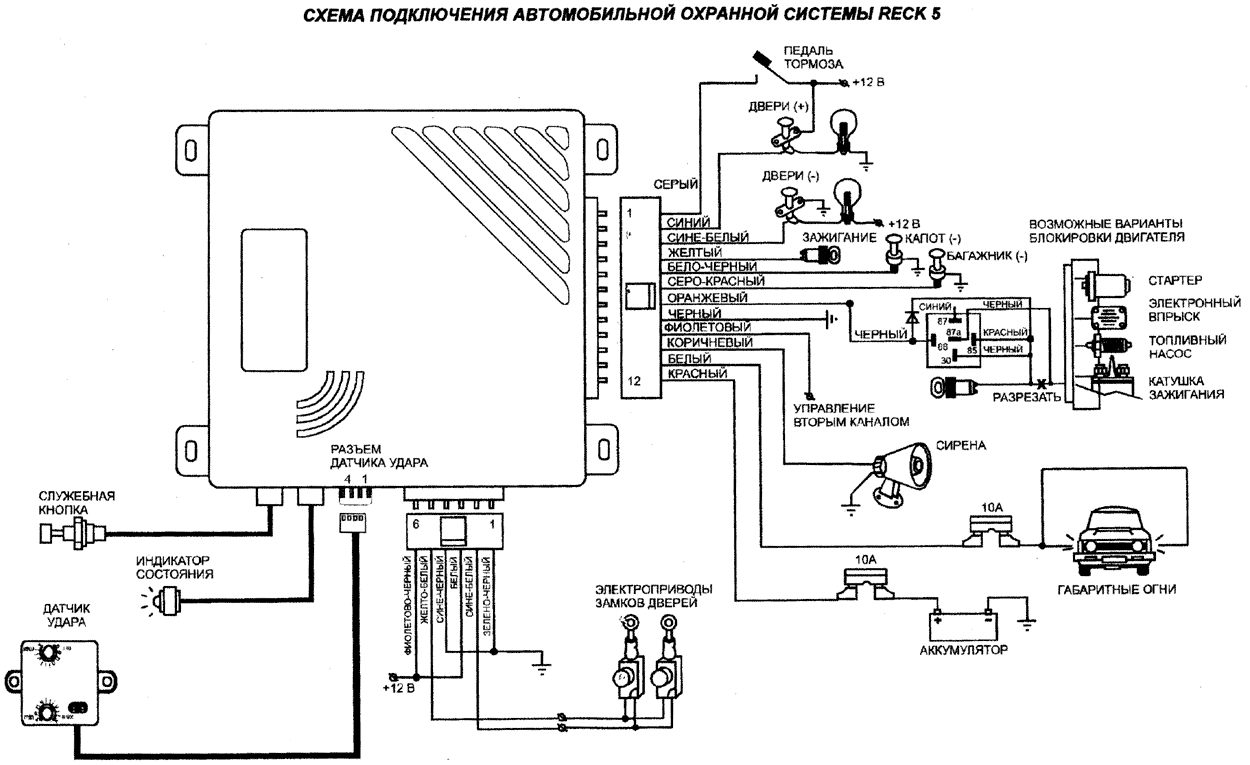

REK5 StarLine

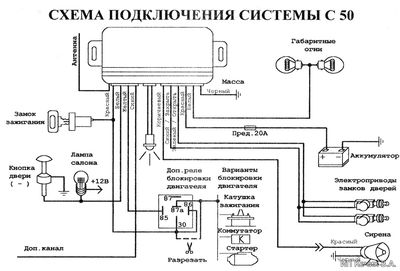

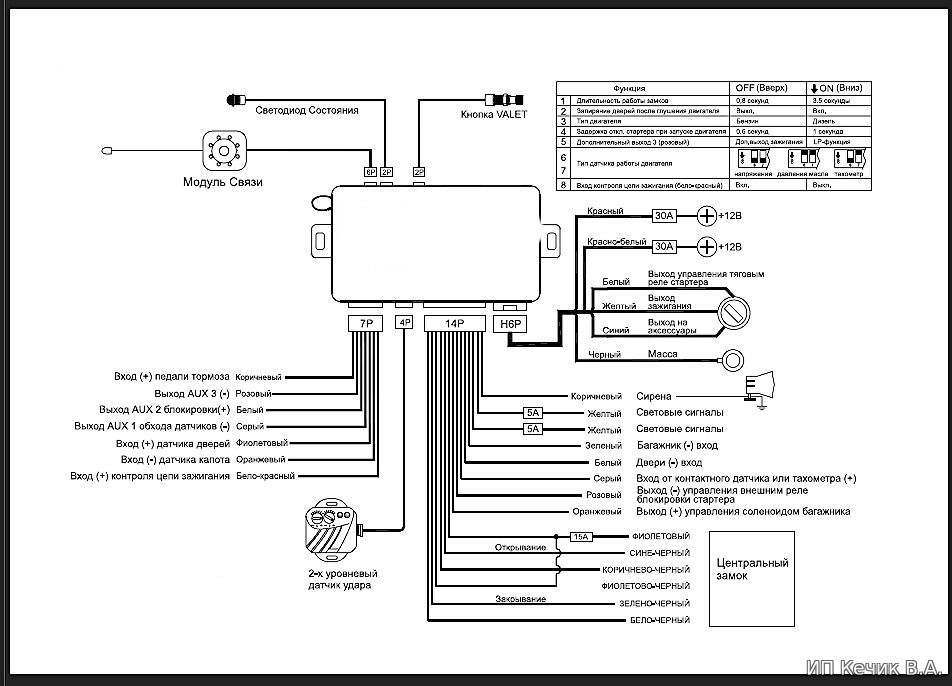

Типовое включение Типовое включение, схема С50

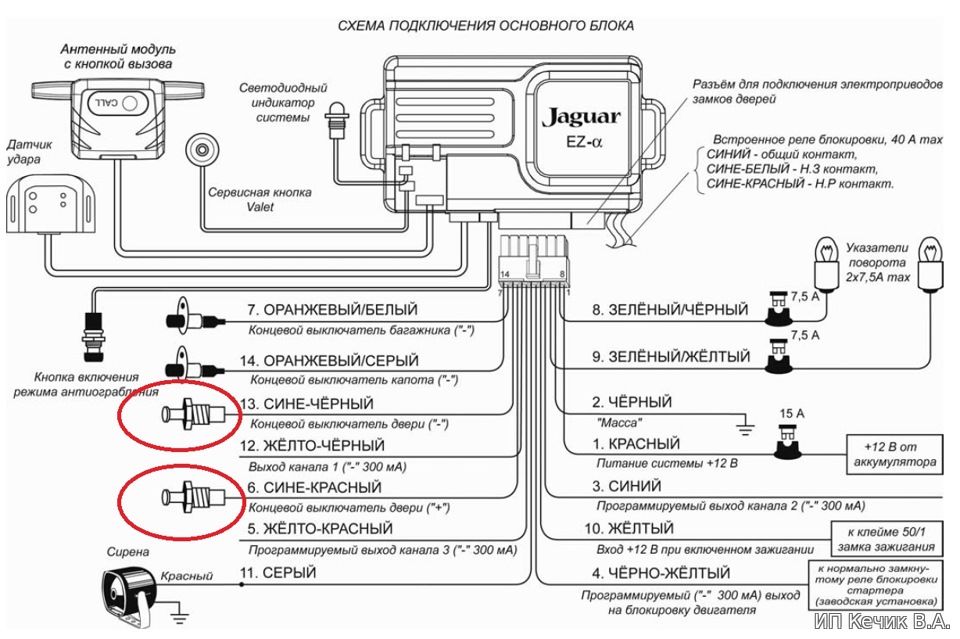

Типовое подключение Jaguar

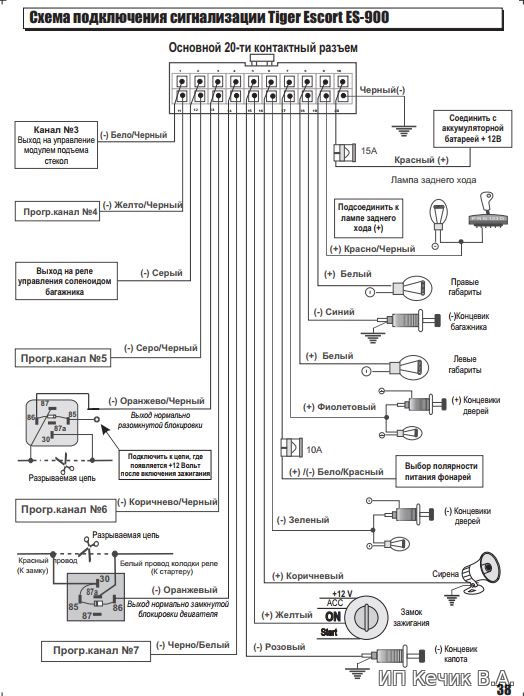

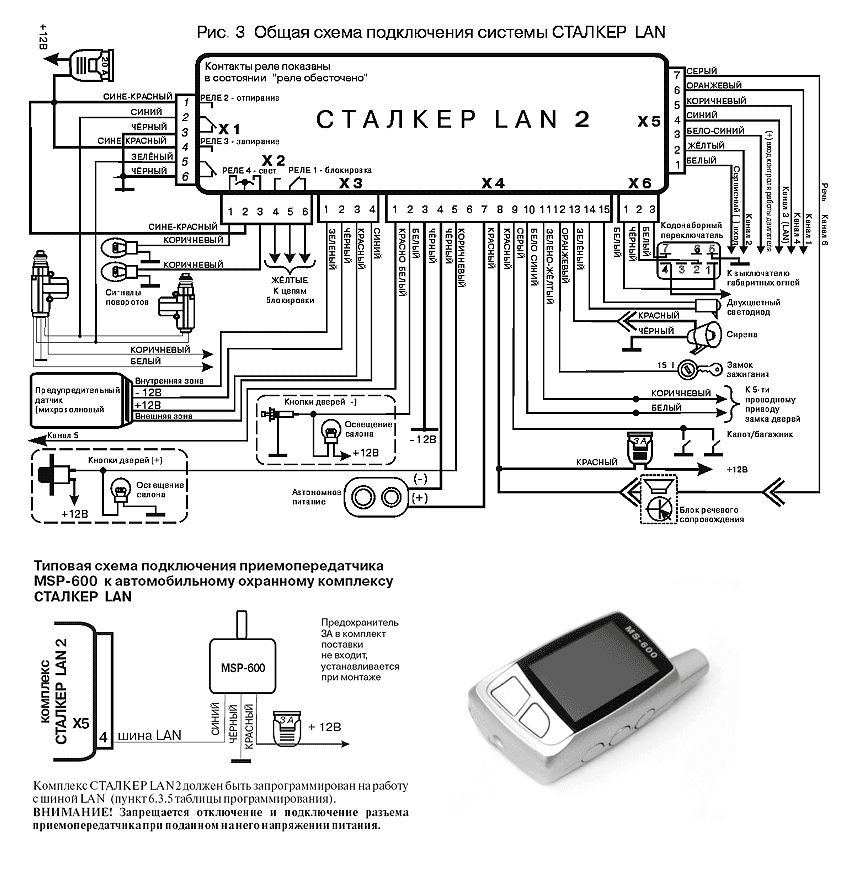

Stalker Lan Tiger Escort

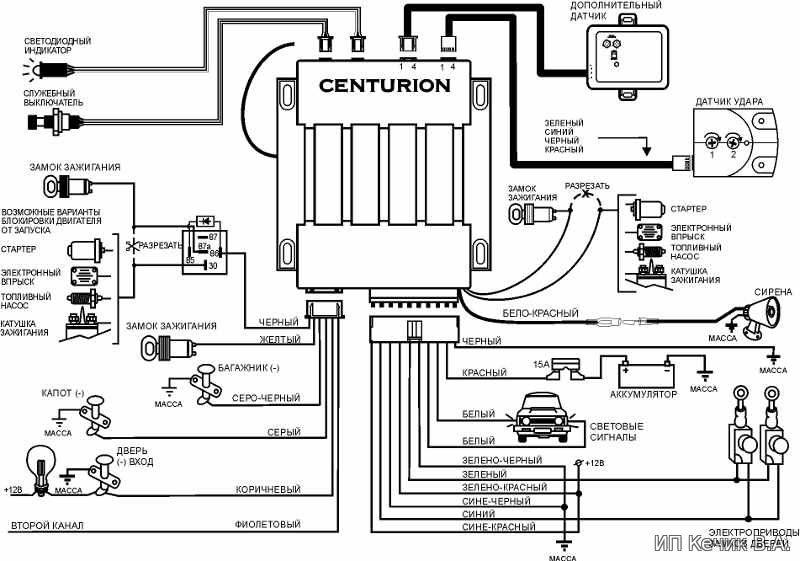

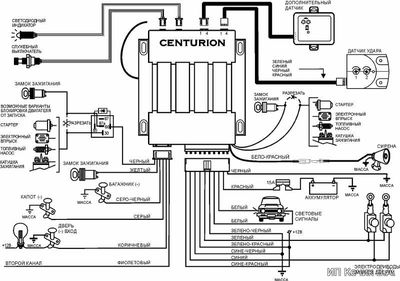

Centurion
