Регулятор холостого хода. Неисправности и диагностика.

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером. Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа. Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

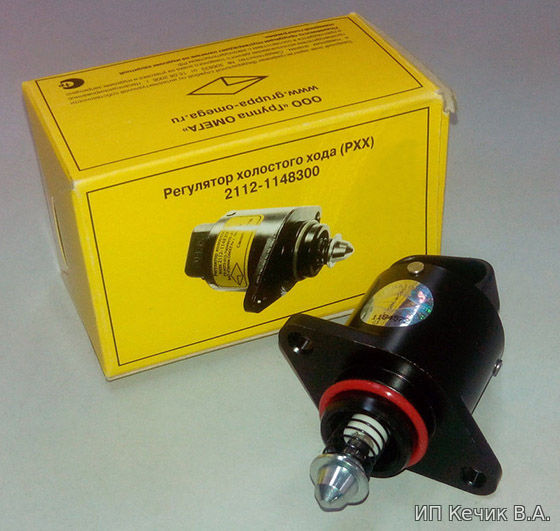

Клапан холостого хода, КХХ

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:

  1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
  2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
  3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
  4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

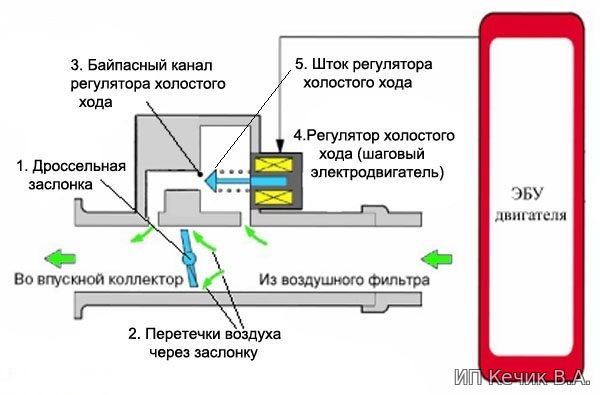

Принцип работы КХХ

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ (КХХ) в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ (КХХ)

Признаки неисправности датчика холостого хода проявляются следующим образом:

  • при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
  • отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
  • мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
  • обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика. Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее. Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

  1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
  2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
  3. Загрязнение штока и конуса масляным налетом.

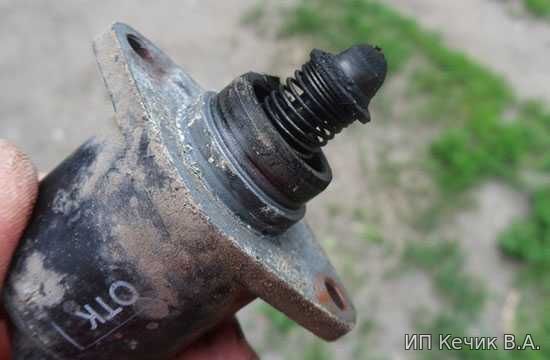

 Загрязненный КХХ

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Способы диагностики датчика

Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.

Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:

  1. Отсоедините разъем РХХ и включите зажигание.
  2. С помощью вольтметра измерьте напряжение на соответствующих контактах снятого разъема (в автомобилях ВАЗ это клеммы с обозначениями A и D).
  3. Если напряжение отсутствует либо не достигает 12 вольт, нужно искать проблему в электропроводке. В противном случае переходите к диагностике самого регулятора.

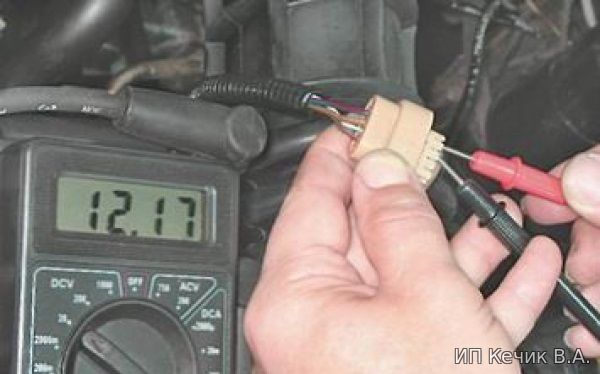

Диагностика КХХ

В основном на автомобилях можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять примерно 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.

Дальнейшая проверка датчика холостого хода производится так:

  1. Отключите колодку электропитания, открутите винты крепления и вытащите элемент из блока дроссельной заслонки.
  2. Чтобы исключить загрязнение штока, почистите конус и пружину щеткой с мягким ворсом, используя керосин, солярку, а лучше – жидкость для промывки карбюраторов. Не применяйте ацетон и растворители типа 646 – они разрушают пластик.
  3. Продуйте очищенную деталь и подключите разъем.
  4. Приложив палец к штоку, попросите помощника включить зажигание. Конус работоспособного регулятора должен ощутимо сдвинуться. Если ничего не произошло, смело меняйте датчик.

Совет. При обнаружении сильного масляного нагара на рабочей части РХХ крайне желательно выполнить процедуру очистки дросселя и обводного канала – там наверняка наблюдается аналогичная картина.

Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.
