Популярность ксеноновых газоразрядных лампочек для автомобилей обусловлена их лучшей эффективностью по сравнению с другими источниками освещения. Подключить ксенон возможно как в автосервисе, так и самостоятельно.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

• источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
• устройство розжига;
• комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Как подключить ксенон

Ксеноновые лампы для автомобильных фар работают по иному принципу, нежели обычные галогеновые. В них отсутствует нить накала. Свечение возникает не вследствие её нагрева, а за счёт горения электрической дуги. Для её возникновения необходимо изменить характеристики напряжения бортовой сети автомобиля, поэтому схема подключения ксенона предполагает внесение некоторых изменений в штатную проводку автомобиля.

Инертный газ, которым под высоким давление (около 25 АТМ) наполнена колба лампы, предотвращает выгорание её электродов. Благодаря чему срок службы осветительного прибора увеличивается до 3000 часов (против 600 часов у «галогенки»). Электрическая дуга также обеспечивает более высокую интенсивность светового потока, чем свечение нагретой спирали. В силу этих двух преимуществ некоторые автолюбители заинтересованы в замене ксеноновыми лампами обычных галогеновых.

Как выбрать ксеноновые лампы

Лампы выбираются по нескольким составляющим критериям.

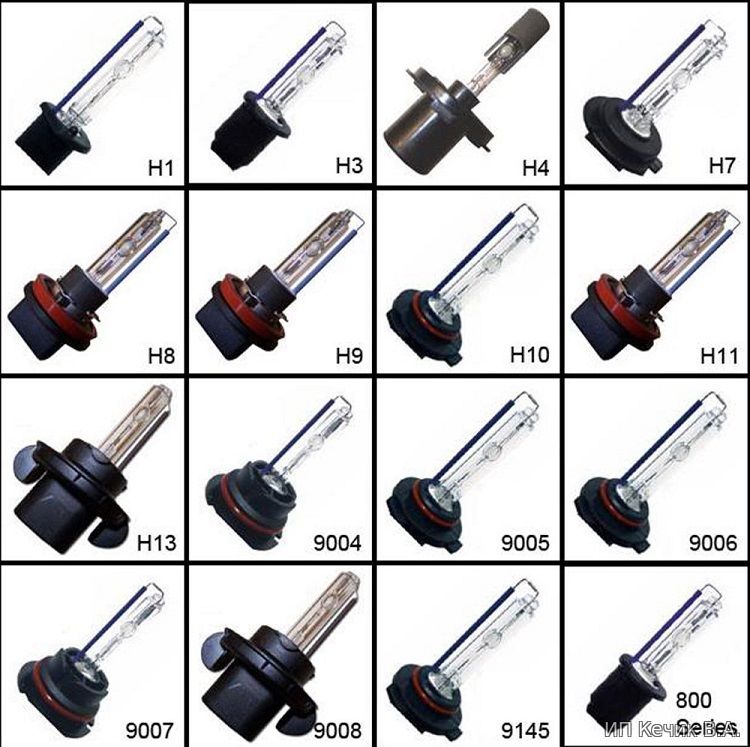

HID-лампы выпускаются в соответствии со стандартами. Для замены «галогенок» H7, H11 или любых других необходимо приобретать изделия с такой же маркировкой.

В галогеновых лампах с цоколями H4, HB5, H13 для дальнего и ближнего света используются разные нити накаливания. Аналогичные им газоразрядные называются биксеноновыми. В них смена режимов работы происходит за счёт изменения положений колбы или отражающей шторки посредством электромагнитов.

По температуре свечения и потребляемой мощности

На ксеноновых лампах указывается так называемая цветовая или спектрофотометрическая температура (в градусах по Кельвину). По её значению можно заранее определить, насколько комфортной будет езда в тёмное время суток. При естественном дневном освещении значение цветовой температуры составляет от 6000К.

О том, как будет выглядеть свет фар с лампами различной цветовой температуры, можно составить впечатление по следующему изображению.

При выборе ксенона для противотуманных фар лучше отдавать предпочтение лампам с температурой 4000 – 4300К. Чем ближе спектр излучения к жёлтому, тем меньше эффект световой стены перед автомобилем, возникающий в тумане. Для фар ближнего и дальнего света ближе к естественному освещению ксеноновые лампы с температурой 4300 – 6000К.

Различаются лампы и по потребляемой мощности – она может быть 35 и 50 Вт. Как правило, водители отдают предпочтение лампам 35 Вт – они меньше «нагружают» бортовую сеть авто и не так сильно нагревают фары.

Наиболее популярные производители

Для розжига электрической дуги требуется подать на электроды напряжение около 25 000 Вольт. Для поддержания горения достаточно 50-80 Вольт. Чтобы обеспечить соблюдение этих условий работы, необходим блок розжига ксенона. При первоначальной установке ксенона требуется приобретать весь комплект – лампы, блок розжига и провода. Комплект должен сопровождаться инструкцией со схемой подключения. В дальнейшем отдельные комплектующие можно покупать порознь – по мере выхода их из строя.

Такие известные производители светотехнической продукции, как Hella, Osram и Philips не выпускают комплектов для самостоятельной установки ксенона. В продаже можно найти только лампы их производства или китайские подделки.

Среди прочих у российских автолюбителей пользуются спросом комплекты следующих марок:

1. MTF-Light Slim Line.
2. Optima.
3. Sho me.

Каждый из этих производителей выпускает ксенон, что называется, в ассортименте – с различными лампами и модификациями блоков розжига.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.
