Протокол SAE J1850 PWM

Протокол SAE (Сообщество автомобильных инженеров от англ. Society of Automotive Engineers) J1850 PWM. Существует два вида протокола J1850. Первый из них является высокоскоростным и обеспечивает производительность в 41,6 Кбайт/с. Данный протокол носит название PWM (Pulse Width Modulation — модуляция ширины импульса). Он используется в марках Ford, Jaguar и Mazda. Впервые такой тип связи был применен в автомобилях Ford.

Протокол SAE J 1850 PWM сложнее, чем ISO 9141, и требует применения специальных коммуникационных микропроцессоров, в то время как для поддержки ISO 9141 нужны обычные последовательные коммуникационные микросхемы, которые нетрудно приобрести в магазинах. В соответствии с протоколом PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема.

Формат сигнала протокола J1850

Если рассматривать формат протокола более подробно по битам, то он примет следующий вид:

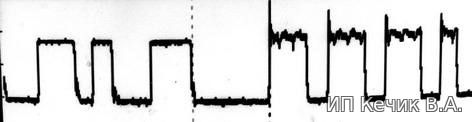

Реальный пример сигнала SAE J1850 выгладит следующим образом:

SAE J1850 VPW

Протокол VPW осуществляет передачу данных со скоростью 10,4 Кбайт/с, что существенно медленнее, чем у протокола PWM. Формат данного протокола идентичен SAE J1850 PWM . Данный протокол используется на автомобилях General Motors (GM) и Chrysler. VPW предусматривает обмен данными по одному проводу, подсоединенному ко 2 контакту диагностического разъема. Длина шины может достигать 35 метров.

SOF - Start of Frame (начало кадра, высокий импульс на 200uS)
Header - заголовок длинной 1 байт
CRC - Cyclic Redundancy Check (циклический избыточный код, 1 байт)
EOD - End Of Data (окончание данных, низкий импульс на 200uS)
