Датчик положения распредвала (ДПРВ). Назначение, задачи, диагностика.

В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.

Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:

Осциллограмма ДПРВ

Пачка импульсов между двумя промежутками - это один полный оборот коленчатого вала. Именно по ним блок управления определяет текущее положение коленвала. Приводом ГРМ (будь то цепь, ремень или шестерня) обеспечивается четкое соответствие положения распредвалов каждому положению коленчатого вала, и блок управления это соответствие знает. Конечно, мы не рассматриваем случаи явной неисправности - растяжения ремня/цепи, или неправильную их установку. Так вот, на исправном двигателе блоку управления этих показаний достаточно, чтобы определить положение коленвала и цилиндров.

Другое дело - пуск двигателя. Представим, что двигатель был заглушен в положении, соответствующем второму импульсу после перерыва. Чтобы блок управления смог хотя бы "сориентироваться", где находится коленвал, ему нужно дождаться промежутка. То есть, это уже минимум один оборот коленвала. Далее нам нужно вспомнить, что один оборот коленчатого вала - это всего полоборота вала распределительного, и даже дождавшись промежутка, блок управления не может точно сказать, в каком из цилиндров сейчас будет фаза впуска. То есть, остается шанс впрыснуть смесь не в тот цилиндр, и впрыснутая смесь просто будет выброшена через открытые выпускные клапаны. Поэтому запуск двигателя в такой ситуации может занять не привычные полсекунды, а 2-5-10 секунд - в зависимости от конкретного мотора и прошивки его блока управления.

Поэтому в систему управления был добавлен еще один датчик - датчик положения распредвала (ДПРВ). Его еще могут называть "датчиком фазы". Конструктивно он полностью аналогичен с ДПКВ, а вот конструкция задающего диска на валу несколько отличается. Строго говоря, даже и называть его именно диском нельзя. Например, на двигателе ЗМЗ-406 это задающая пластина:

Задающая пластина распредвала для ДПРВ

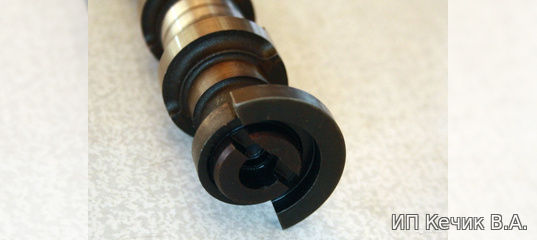

А на Z18XER эта конструкция посложнее, хотя слово "диск" к ней по-прежнему неприменимо:

Задающий диск на ДПРВ на Z18XER

Такая конструкция позволяет в результате получить примерно такую осциллограмму Вр:

Осциллограмма на Z18XER датчика распредвала

Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, "где он находится" и завести двигатель без лишних "холостых" оборотов коленчатого вала.

Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.

На некоторых системах, помимо этого, ДПРВ обеспечивает аварийный режим. При отказе ДПКВ система начинает ориентироваться на показания ДПРВ, и "льет" в оба цилиндра, которые могут соответствовать текущей фазе. И впрыск, и подача искры осуществляются очень приблизительно, но все же это позволяет худо-бедно завести двигатель и поехать к месту ремонта своими силами, а не обрывать телефоны эвакуаторов - каждый из которых вот именно сегодня не может.

А вот выход из строя ДПРВ к существенным проблемам не приведет - мотор от этого заводиться не перестанет, и машина посреди дороги не встанет. Что, конечно, не служит поводом оставлять без внимания поломки, связанные с этим датчиком.

Симптомы неисправности датчика положения распредвала

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

датчик положения распредвала где находится

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

  • P0340 – отсутствует сигнал определителя положения распредвала;
  • P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
  • P0343 – уровень сигнала от измерителя превышает норму;
  • P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

  1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
  2. Измерение исходящего тока на управляющем контакте ДПРВ.
  3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

  1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
  2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
  3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
  4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

как проверить дпрв своими руками, мультиметром

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».
