Клапан EGR. Что это, для чего нужен и зачем отключают. Неисправности.

Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.

Система EGR не используется на холостых оборотах. (прогретый двигатель)
Система EGR не используется на холодном двигателе.
Система EGR не используется при полностью открытой заслонке.

EGR система находится под управлением Electronic Concеntrated Control System (ECCS) и использует данные датчика положения коленвала (датчика Холла), датчика температуры двигателя и датчика положения дроссельной заслонки. ECU переводит эти данные в управляющие сигналы на электроклапан EGR, который непосредственно управляет открытием EGR клапана. Во время запуска холодного двигателя, на холостом ходу, когда обороты меньше 900 об/мин и при повышенных оборотах свыше 3200 об/мин, электроклапан EGR включен и система не работает. В остальных случаях электроклапан выключен и EGR работает.

Для чего нужен клапан ЕГР

Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.

Клапан ЕГР принцип работы

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

датчика температуры охлаждающей жидкости;

датчика коленчатого вала;

датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

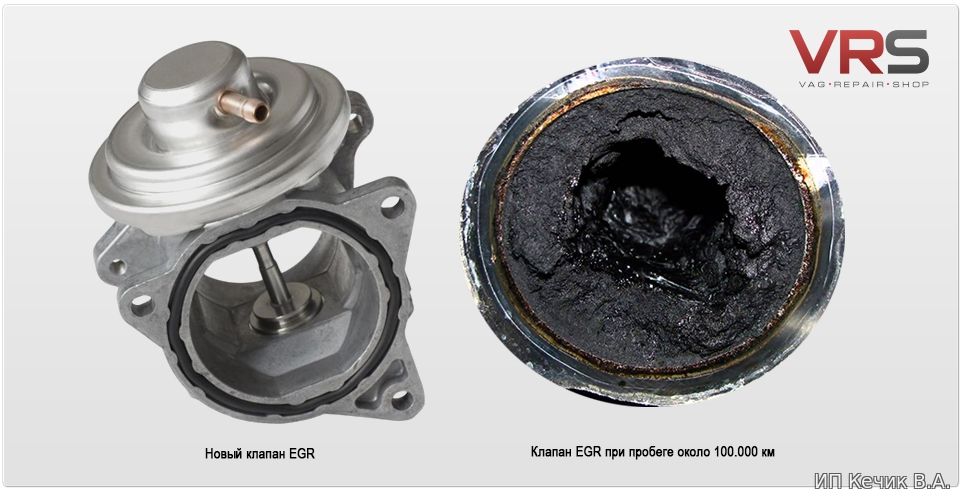

Клапан ЕГР забитый

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;

прогорание клапана ЕГР;

засорение самой магистрали ЕГР;

нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

Причины заклинивания клапана

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Источники: avtonov.com, autostrong-m.by.
